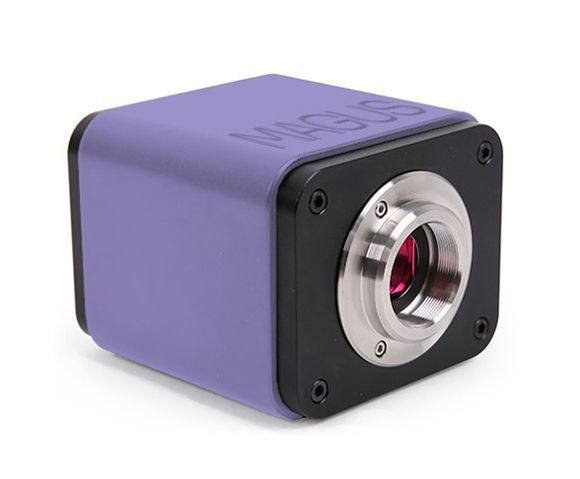

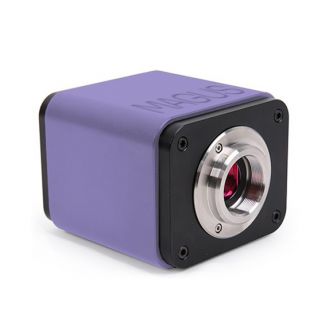

Magus — Камера цифровая CHD40
MAGUS CHD40 – цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора. Камера оснащена сенсором 8 Мпикс и формирует реалистичное изображение в разрешении 4К (3840x2160 пикс) при подключении через интерфейс HDMI или USB 3.0. При подключении через Wi-Fi разрешение изображения Full HD (1920x1080 пикс).
Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Подключение к компьютеру осуществляется через сеть Wi-Fi и USB 3.0. Видеозапись ведется с частотой 30 кадров в секунду.
Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.
Сенсор
В камере установлен цветной CMOS-сенсор SONY Exmor/Starvis CMOS с обратной засветкой. Эта технология повышает светочувствительность и улучшает производительность камеры при слабой освещенности.
Пиксель размером 2,9x2,9 мкм на матрице 1/1,2'' обеспечивает светочувствительность 1028 мВ при 1/30 с. Чтобы обеспечить максимальное поле зрения без искажений, рекомендуется адаптер с увеличением от 0,75х до 1х.
Программные возможности
При подключении через HDMI-интерфейс камера использует встроенное программное обеспечение для вывода картинки на внешний экран, фотографирования, видеозаписи, расширенного редактирования изображения, определения линейных и угловых размеров объектов и их структур. Перед измерениями программное обеспечение необходимо откалибровать на каждом объективе с помощью калибровочного слайда.
Для подключения к компьютеру используются интерфейсы USB 3.0 и Wi-Fi. Программное обеспечение устанавливается с комплектного диска.
Поддержка дополнительных устройств
Для работы во встроенной программе используют мышь, которую подключают к порту USB. Управление мышью исключает вибрации, возникающие при контракте пользователя с камерой.
Вместо мыши в порт USB может быть установлен адаптер Wi-Fi. Он применяется для подключения и передачи данных на компьютер.
Сохранение фотографий и видеозаписей осуществляется на SD-карту или флеш-накопитель.
В линейке MAGUS есть мониторы для непосредственной установки на HDMI-камеры. Совместное использование камеры и монитора позволяет создать компактную и эффективную систему визуализации для любого микроскопа MAGUS.
Установка
Камера устанавливается на микроскоп в канал визуализации при помощи адаптера C-mount из комплекта поставки микроскопа. Для установки камеры в окулярный тубус вместо окуляра требуются специальный адаптер C-mount и переходники под диаметр тубуса, которые приобретаются отдельно.
| Технические характеристики: | |
| Сенсор: | SONY Exmor/Starvis CMOS |
| Цветной/монохромный: | цветной |
| Число мегапикселей: | 8 |
| Максимальное разрешение: | 3840x2160 пикс |
| Размер сенсора: | 1/1.2" (11.14x6.26 мм) |
| Размер пикселя: | 2.9x2.9 мкм |
| Интерфейс: | HDMI 1.4, Wi-Fi, USB 3.0 |
| Поддерживаемые карты памяти: | SD до 32 ГБ |
| Возможность подключения дополнительного оборудования: | мышь (USB), флеш-накопитель (USB), модуль Wi-Fi (USB) |
| Светочувствительность: | 1028 мВ при 1/30 с |
| Отношение сигнал/шум: | 0.13 мВ при 1/30 с |
| Время выдержки: | 0.14 мс–1000 мс |
| Возможность записи видео: | есть |
| Кадровая частота, кадров в секунду @ при разрешении: | 30@3840х2160 (HDMI); 30@1920х1080 (Wi-Fi); 30@3840х2160 (USB 3.0) |
| Место установки: | канал визуализации, окулярный тубус вместо окуляра |
| Формат изображения: | *.jpg, *.tif |
| Формат видеороликов: | *.h264/*.h265, *.mp4 |
| Спектральный диапазон, нм: | 380–650 (с ИК-фильтром) |
| Тип затвора: | ERS (электронный скользящий затвор) |
| Системные требования: | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 3.0, RJ45, CD-ROM, монитор 19" и больше (при USB-подключении) |
| Программное обеспечение: | HDMI: встроенное |
| USB: | MAGUS View |
| Тип крепления: | C-mount |
| Корпус: | цельнолитой алюминиевый |
| Питание: | сетевой адаптер 12 В/1 А |
| Особенности сетевого адаптера питания: | вход: переменное напряжение 100–240 В, 50/60 Гц; |
| выход: | постоянное напряжение 12 В/1 А |
| Диапазон рабочих температур: | –10... 50 °С |
| Диапазон рабочей влажности: | 30… 80 % |
| Вес в упаковке: | 1.57 кг |
| Размер упаковки: | 9 x 25.5 x 17 см |
| Преимущества: | |
| Камера работает автономно без подключения к компьютеру. | |
| Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора. | |
| 30 кадров в секунду через любой интерфейс подключения. | |
| Цветной CMOS-сенсор SONY Exmor/Starvis с обратной засветкой. | |
| Программное обеспечение. | |
| Комплектация: | |
| Цифровая камера. | |
| Кабель HDMI (1,5 м). | |
| Кабель USB 3.0 (1,5 м). | |
| Мышь USB. | |
| Карта памяти SD 32 ГБ. | |
| USB-адаптер Wi-Fi, 2 шт. | |
| Сетевой адаптер питания 12 В/1 А (евро) | |
| Установочный компакт-диск. | |
| Инструкция по эксплуатации. | |
| Гарантийный талон. | |
